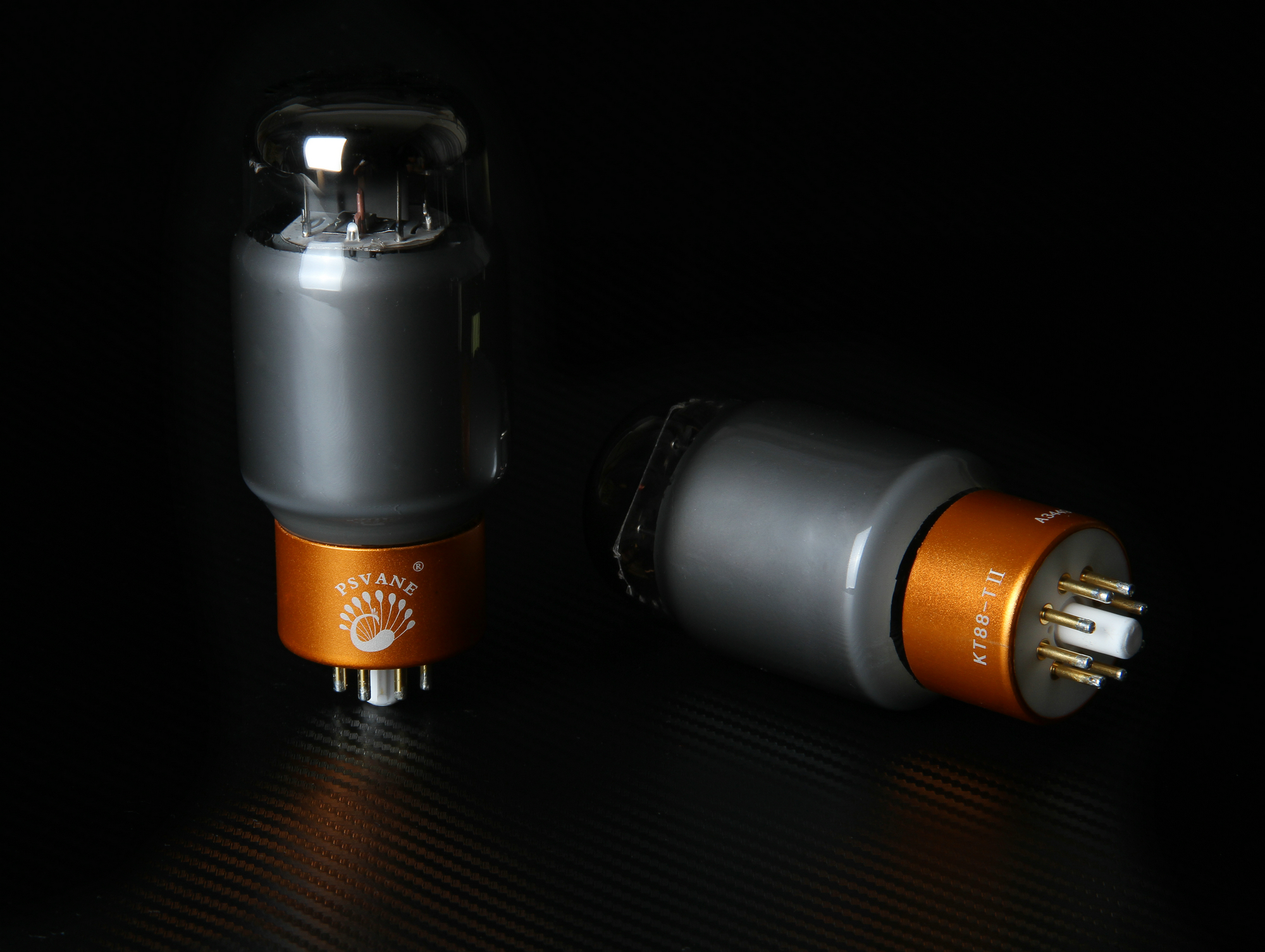

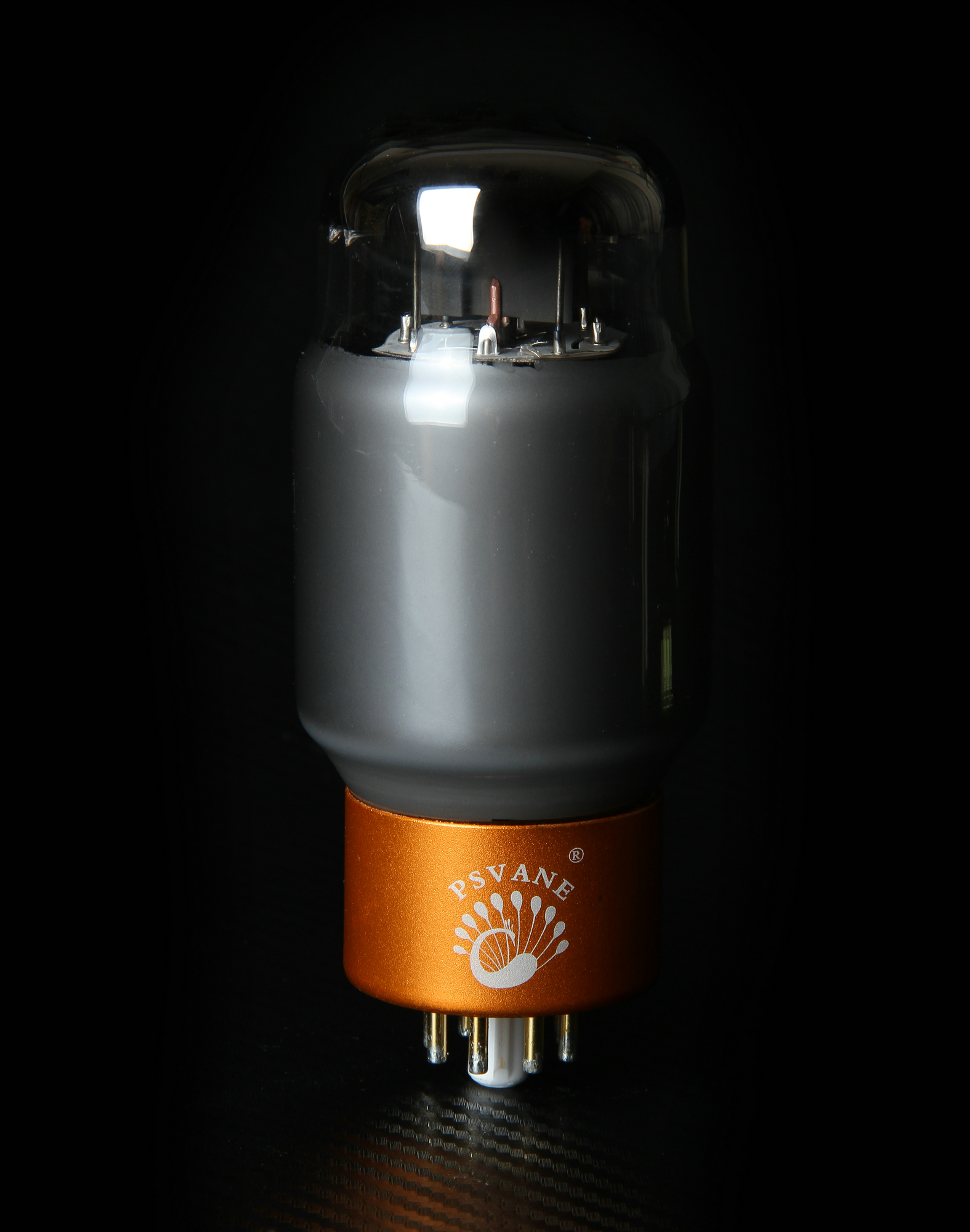

热丝电压 UH………………………....................... 6.3 V IH…………………………....................... 1.6 A 极限额定值 阳极电压…………………………............ 800 V 第二栅极电压………………............... 600 V 第一栅极电压…………………............ -200 V 阳极耗散功率……………………......... 42 W 第二栅极耗散功率……………………. 8 W 阳极加第二栅极耗散功率………… 46 W 阴极电流………………………….......... 230 mA 热丝阴极间电压…………………....... 200 V 玻壳温度…………………………........... 250 ℃ 第一栅极电阻 自偏压时 -Pa + Pg2≤ 35W.............. 0.47 MΩ Pa +Pg2 > 35W.......................... 0.27 MΩ 固定偏压时 Pa +Pg2≤35W......................... 0.22 MΩ Pa +Pg2> 35W.......................... 0.10 MΩ 极间电容 四极管接法 三极管接法 输入电容…………………............... 16 9.3 PF 输出电容…………………............... 12 17 PF 跨路电容…………………................ 1.2 7.9 PF 静态参数 四极管接法 Ua…………………............................ 250 V Ug2………………............................ 250 V Ia…………………............................. 140 mA Ig2(approx)……............................ 3 mA Ug1(approx)…….......................... -15 V Gm………………….......................... 12 mA/V ri …………………............................. 12 KΩ μg1-g2…………….......................... 8 三极管接法 Ua.g2…………….......................... 250 V Ia+g2……………........................... 143 mA Ug1(approx)…........................... -15 V Gm…………………......................... 12 mA/V ri…………………............................ 670 Ω μ…………………........................... 8 |
